Equilibradoras verticales automáticas 150 SVM, 151 SVM, 350 SVM, 550 SVM - _standard-co-es1 (CB)

  • Secuencia de operaciones completamente automática
  • Carga y descarga manual
  • Conexión posible con la cadena de producción
  • Corrección del desequilibrio completamente automática mediante taladrado, fresado, soldadura o remachado
  • Corrección de control analógico o mediante ejes NC
  • Procesamiento digital de los datos medidos

Diseño

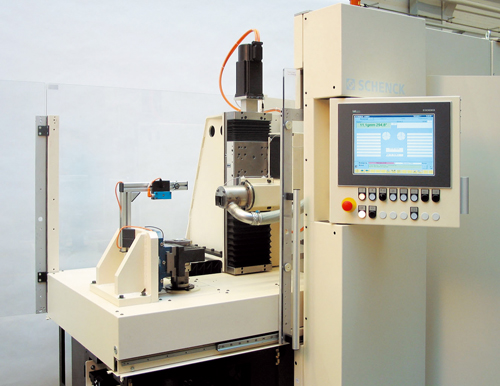

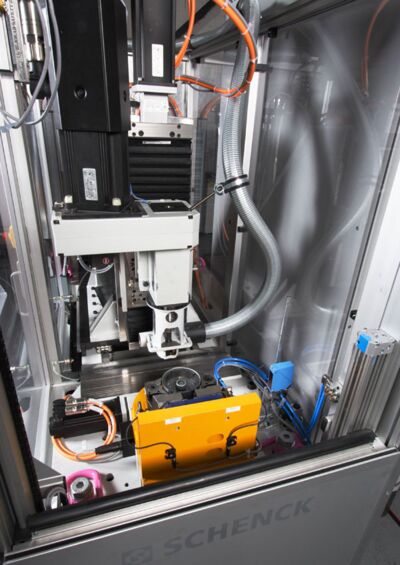

Máquina de estación simple completamente automática con dispositivo de taladrado integrado de alto rendimiento. Control programable libremente con diagnóstico de fallos y visualizador de estado. Sujeción de la pieza de trabajo a la equilibradora mediante adaptadores de precisión con mecanismos de soltado neumático. Dispositivo de sujeción situado debajo de la pieza de trabajo durante el taladrado, para compensar la fuerza de taladrado. Evaluación del desequilibrio, cálculo de corrección y control de corrección a través de un dispositivo de medición asistido por PC. Carga manual y carga opcional para la máquina mediante un sistema operado manualmente y la correspondiente técnica de transporte.
Diseño

Ámbito de aplicación

Medición y corrección del desequilibrio en plano simple en rotores con forma de disco con y sin ejes, como volantes, TMF (volantes de masa gemela), tambores de freno, engranajes, discos de embrague, ejes de compensación, sopladores, etc.

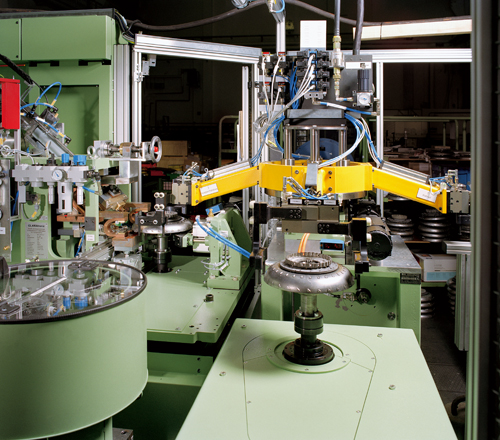

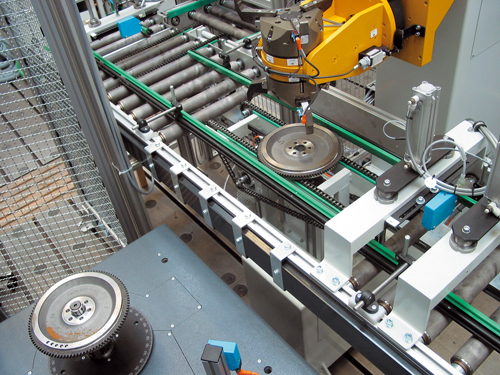

Integración flexible en la cadena de producción y cambio simple sobre la máquina a diferentes tipos de rotor mediante el intercambio del adaptador de interfaz de la pieza de trabajo y la selección del archivo del tipo de rotor.

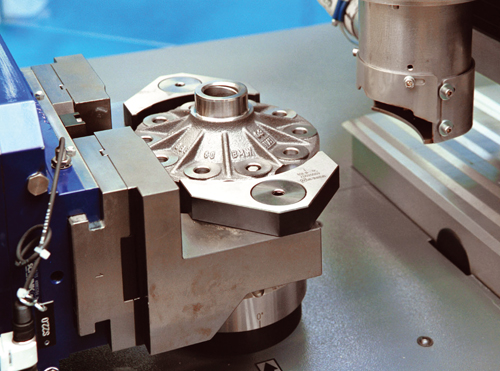

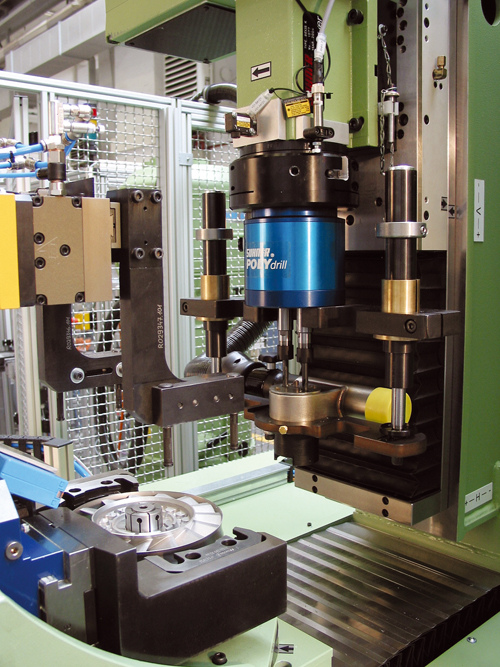

Corrección del desequilibrio mediante taladrado axial o radial en formato polar o de elementos. Si el desequilibrio inicial es mayor que el que se puede corregir en una acción de taladrado, pueden taladrarse varios agujeros.

Pueden integrarse otros métodos de corrección del desequilibrio, como fresado, soldadura, remachado o perforación en la máquina bajo petición. Los dispositivos de corrección son flexibles y están adaptados a la pieza de trabajo.
Datos técnicos
Sinopsis de datos técnicos    150 VM  151 VM  150 SVM  151 SVM  350 SVM  550 SVM
Dispositivo de medición    CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950
Corr. desequilibrio en el taladrado, vertical    •    •
Corr. desequilibrio en el taladrado, horizontal      •    •
Corr. desequilibrio en la soldadura (CD)            •
Corr. desequilibrio en la soldadura (frecuencia media)          option
Corr. desequilibrio en la perforación              •
Control analógico de la profundidad    •  •
Control numérico de la profundidad      •  •
Cambio manual    •  •
Cambio automático        •  •  •  •
Rotor
Peso, máx. 2)  [kg]  5 - 100  5 - 100  5 - 100  5 - 100  5 - 100  5 - 100
Diámetro, máx.  [mm]  240 - 600  240 - 600  240 - 600  240 - 600  240 - 600  240 - 600
Altura, máx.  [mm]  10 - 200  10 - 200  10 - 200  10 - 200  10 - 200  10 - 200
Máquina
Longitud A 4)  [mm]  1500  1500  3400  3400  3400  3400
Anchura B 4)  [mm]  1700  1700  1500  1500  1500  1500
Altura C 4)  [mm]  2200  2200  2400  2400  2400  2400
Número de revoluciones de equilibrado  [min -1]  800  800  800  800  800  800
Taladrado St 60  (mm)  8 - 28  8 - 28  8 - 28  8 - 28
Error en la medición 1)  [gmm]  2 - 20  2 - 20  2 - 20  2 - 20  2 - 20  2 - 20
Tiempo de ciclo 3)  [s]  30  30  25  25  25  25
Presión del aire  [kPa]  500  500  500  500  500  500
Caudal de aire necesario  [m3/h]  0,5  0,5
Consumo de energía  [kVA]  12  12  25  25  25  25

Máquina básica  Nº pedido  R0030100.01  R0030200.01  R0030300.01  R0030400.01  R0030500.01  R0030600.01
Aspirador de virutas de la broca  Nº pedido  R0030102.01  R0030102.01  R0030102.01  R0030102.01

1) Según DIN 1319, 95% probabilidad, dependiente de la pieza
2) Rotor mas adaptador
3) En función del desequilibrio inicial, la geometría de corrección, los datos de corte y el operador
4) Datos no vinculantes, en función del equipo respectivo
