Equilibradora para cigüeñales 320 SBRK-C, 520 SBRK-C, 720 SBRK-C - _standard-co-es1 (CB)

  • Equilibrado de cigüeñales completamente automático
  • Procesamiento digital de medición y cálculo de corrección optimizado
  • Control de eje NC para la corrección del desequilibrio
  • Taladrado de alta velocidad con lubricante de taladrado o lubricación de cantidad mínima
  • Posibilidad de conexión con portales de carga

Secuencia de operaciones

  • Carga manual o automática del cigüeñal
  • Cierre de la puerta de protección e inicio de la medición automática
  • Descenso del cigüeñal al cojinete de deslizamientno , cierre del contracojinete, medición, taladrado de agujeros de corrección, control, apertura del contracojinete, orientación a la posición básica, levantamiento
  • Apertura de la puerta de protección y descarga

Peculiaridades

Medición y corrección del desequilibrio en la misma estación; por lo tanto, menor volumen de manipulación.
El bastidor de vibración con cojinetes de pivotes múltiples proporciona una medición bajo condiciones similares a las condiciones de operación, disminuye la carga superficial al taladrar y cuida el cojinete principal.
El taladrado con refrigerante acorta el tiempo de taladrado y mejora la vida útil de la herramienta.
Diseño

Ámbito de aplicación

Medición y corrección del desequilibrio de cigüeñales de vehiculos de pasajeros y vehículos comerciales maquinados. Uso de la máquina en la producción de volumen medio. Corrección del desequilibrio mediante taladrado en los contrapesos en uno o más pasos de corrección.

Diseño

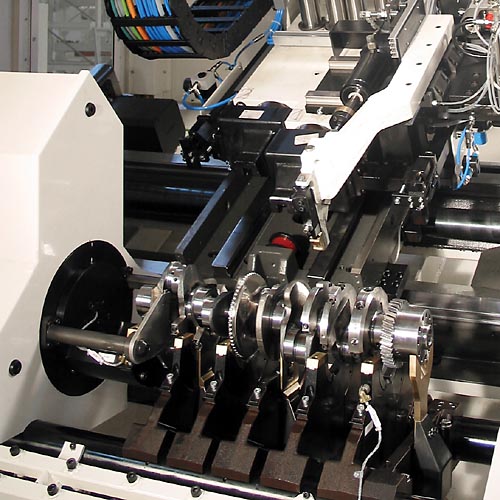

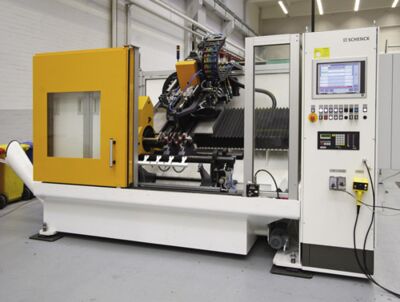

Máquina de estación simple con bastidor de equilibrado estable y soportes hidrodinámicos. Accionamiento de gancho para el avance del cigüeñal en el pasador del cigüeñal. Portal de taladrado inclinado hacia atrás con unidad de taladrado controlada por NC.
Orientación del cigüeñal, desplazamiento de la unidad de taladrado y control de la profundidad de taladrado mediante el dispositivo de medición controlado por microprocesador.
Datos técnicos
Sinopsis de datos técnicos    320 SBRK  520 SBRK  520 SBRK-2  720 SBRK

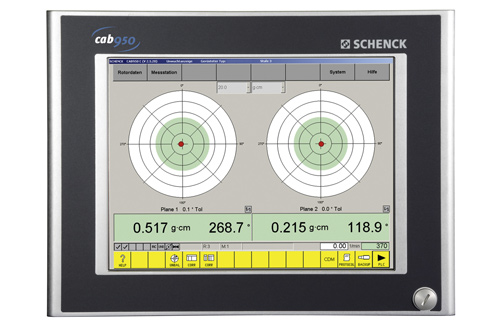

Dispositivo de medición    CAB 950  CAB 950  CAB 950  CAB 950
Ejes del cigüeñal del vehículo de pasajeros    •
Ejes del cigüeñal del vehículo comercial ligero    •  •  •
Ejes del cigüeñal del remolque      •  •  •
Ejes del cigüeñal asimétricos    •  •  •  •
Cojinete del manguito y guiado del gancho    •  •  •  •
NC taladradora controlada    •  •  •  •
Cantidad mínima de lubricación    •  •  •  •
Transportador de virutas    •  •  •  •
Eje del cigüeñal
Peso, máx. 1)  [kg]  8-40  30-100  30-160  80 - 350
Longitud global  [mm]  350-790  500-1000  500-1400  800 - 2500
Distancia máxima cojinete  [mm]  240-660  350-750  350-1100
Distancia entre planos de corrección  [mm]  200-600  300-700  300-1050  800 - 2250
Diámetro cojinete principal  [mm]  40-80  65-125  65-125  80 - 160
Diámetro exterior  [mm]  120-200  160-310  160-310  80 - 400
Diámetro pasador del cigüeñal  [mm]  30-60  50-90  50-90
Recorrido  [mm]  55-95  100-160  100-160
Máquina
Anchura A 4)  [mm]  3750  3750  3750  4950
Profundidad B 4)  [mm]  2200  2200  2200  2200
Altura C 4)  [mm]  2300  2300  2300  2300
Número de revoluciones de equilibrado  [min -1]  400  265  265  300
Error en la medición 2)  [gmm]  20 - 30  30 - 80  30 - 80  20 - 30
Tiempo de ciclo 3)  [s]  90 - 300  90 - 300  90 - 300  90 - 300
Presión del aire  [kPa]  600  600  600  600
Consumo de energía  [kVA]  8  10  10  10

Máquina básica  Nº pedido  R0280200.01  R0280300.01  R0280400.01  R0280100.01
Opciones
Taladradora de 2 husillos  Nº pedido  R0280206.01  R0280306.01  R0280406.01  R0280106.01
Dispositivo de elevación 5)  Nº pedido  R0280203.01  R0280303.01  R0280403.01  R0280103.01
Control del desgaste del taladrado  Nº pedido  R0280205.01  R0280305.01  R0280405.01  R0280105.01
Alta presión dentro de la refrigeración 16 bares  Nº pedido  R0280201.01  R0280301.01  R0280401.01  R0280101.01
Sistema de acondicionamiento refrigerante, finura 30 µm  Nº pedido  R0280202.01  R0280302.01  R0280402.01  R0280102.01

1) Sin peso cursor, con carga manual máx. 15kg
2) Según DIN 1319, 95% probabilidad, en función de la pieza (sin desacoplamiento o descarga)
3) Mínimo de tiempos de ciclo alcanzablles, en función del diseño del eje del cigüeñal
4) Más armario de distribución, transportador de virutas y acondicionamiento refrigerante opcional. Datos no vinculantes, en función del equipo suministrado
5) Para carga mediante dispositivo de elevación
