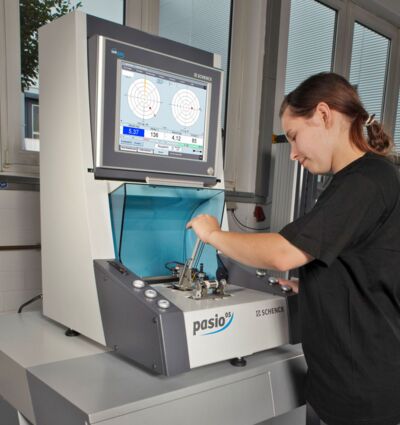

Máquina universal de balanceo para rotores de hasta 500 g. Pasio 05 - _standard-co-es1 (CB)

  • Diseño compacto.
  • Poco espacio requerido.
  • Ajuste rápido y sencillo.
  • Instalación sin fundación.
  • Alta presición de medición.
  • Concepto ergonómico de operación.
  • Rápido cambio de la pieza del trabajo.
  • Adecuado también para rotores magnetizados.
Características especiales
  • Ahorro de espacio de una sola unidad de diseño con la estación de medición integral y unidad de medida
  • Fácil de operar a través de la calibración permanente - no requiere de calibración se ejecuta
  • La corrección en dos planos o separar de acuerdo a la estática y desbalance de acoplamiento es posible

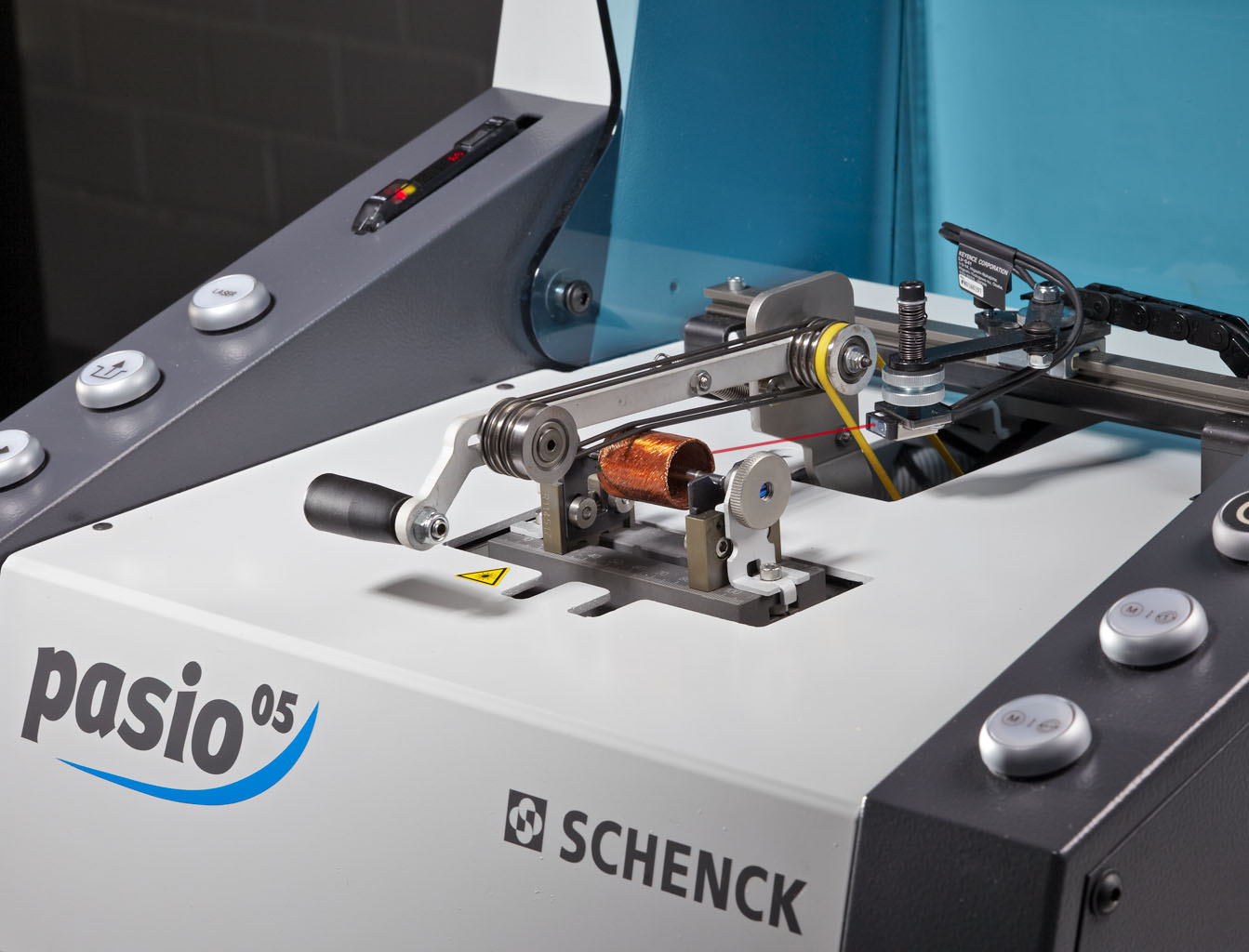

  • Los rotores pueden ser montados sobre sus ejes originales o en cenadores de montaje, ensambles completos se pueden instalar en su carcasa
  • Automática medición de ciclo con ajustes infinitamente variables de la aceleración, la medición y el tiempo de frenado.
Diseño
Campo de aplicación

La máquina de balanceo Pasio 05 es ideal para muy pequeñas piezas de trabajo, tales como armaduras en miniatura, ventiladores en miniatura y conjuntos completos.
Están concebidas para su uso en investigación y desarrollo, la producción por lotes o en talleres de reparación.

El cambio a nuevos tipos de rotor es sencillo y sólo requiere un mínimo de tiempo.

La corrección del desequilibrio se realiza de forma manual mediante la adición de material (por ejemplo, el equilibrio de plastilina) directamente en la máquina o por la eliminación de material en unidades opcionales de mecanizado de accionamiento manual o semiautomático.

Diseño

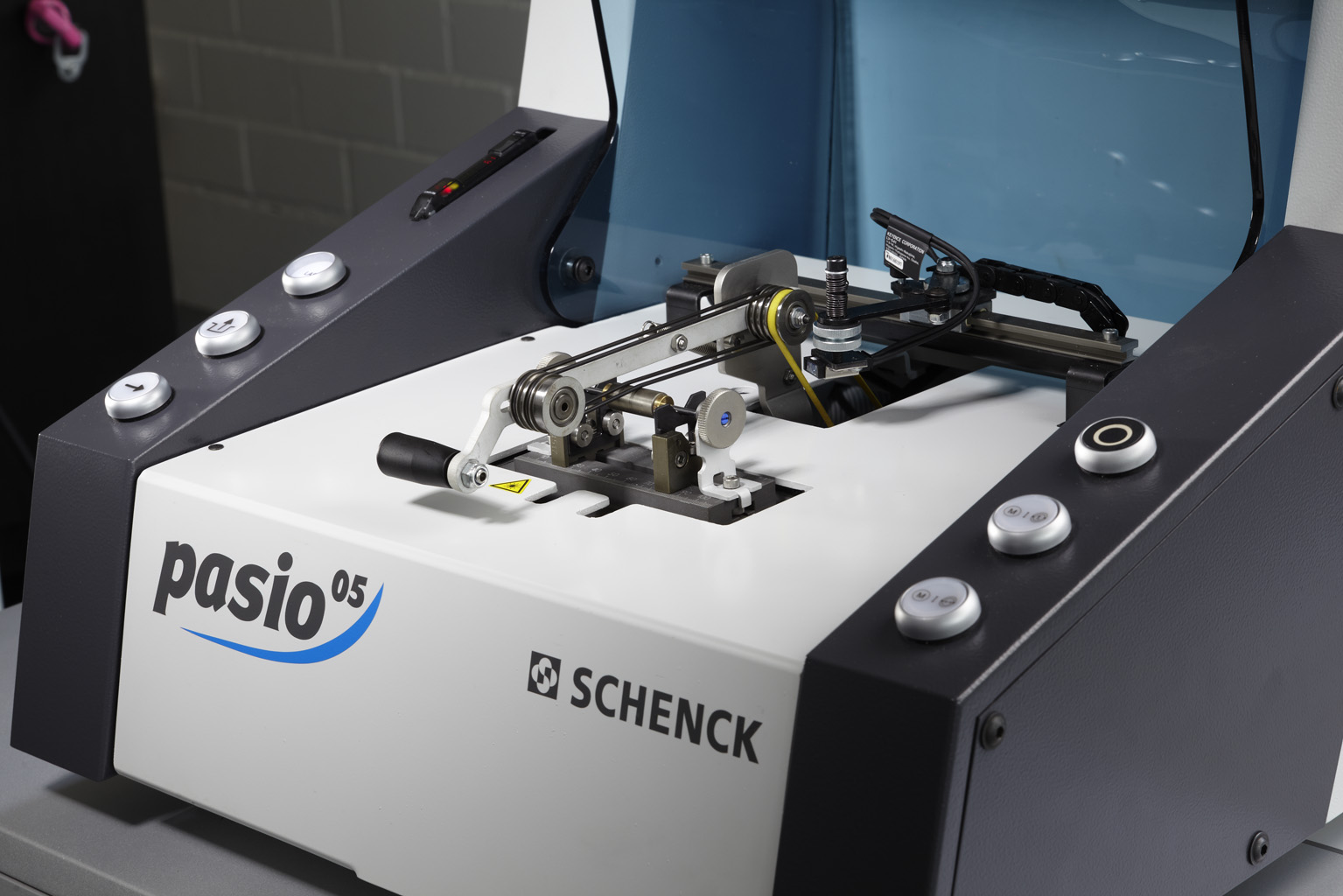

  • Balanceadora horizontzal con pedestales duros con calibración permanente y de operación de pie o sentado.

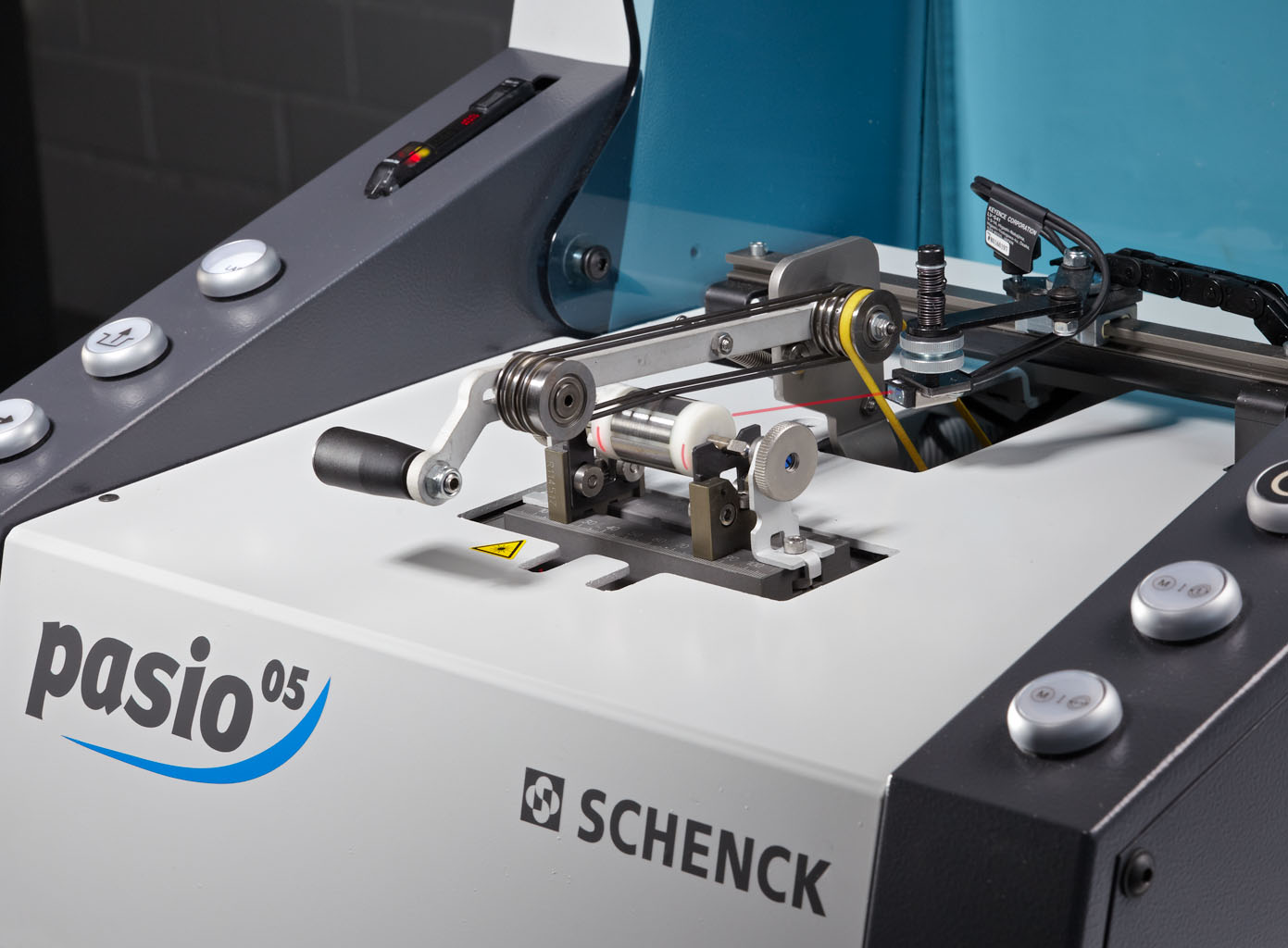

  • El lugar de trabajo completo consta de los siguientes componentes principales: la mesa de la máquina, la unidad de equilibrio mecánico que comprende en Bloques-V, transmisión por correa, instrumento de medición y el sistema de control
  • La máquina se puede instalar sin bases y sin tornillos y está inmediatamente listo para la operación
  • El equipo de medición CAB 920 - la solución de gama alta respecto a la operación, versatilidad y precisión
Datos técnicos
Datos Técnicos

Rotor
Peso, max.  [g]  500
Diámetro, max.  [mm]  60
Distancia de apoyo, max  [mm]  94
Diámetro de apoyos  [mm]  1 - 10
Diámetro de apoyos opcional
Máquina
Largo 1)  [mm]  602
Ancho 1)  [mm]  785
Alto 1)  [mm]  925
Peso total  [kg]  135
Fuente de alimentación    230 V AC, 50 Hz
Transmisión de correa    Tangencial con O-rings desde la parte inferior
Potencia de la transmisión  [W]  100
Indexado automático del ángulo de correción    includo
Min. desbalance residual alcanzable Umar 2)  [gmm/kg]  0,1
Max. sensitividad CAB 920  [gmm]  0.02
3-versiones de pintura    RAL 7035 (Gris claro), RAL 7024 (Gris grafito), RAL 5014 (Azul-Gris)
Equipos de medición

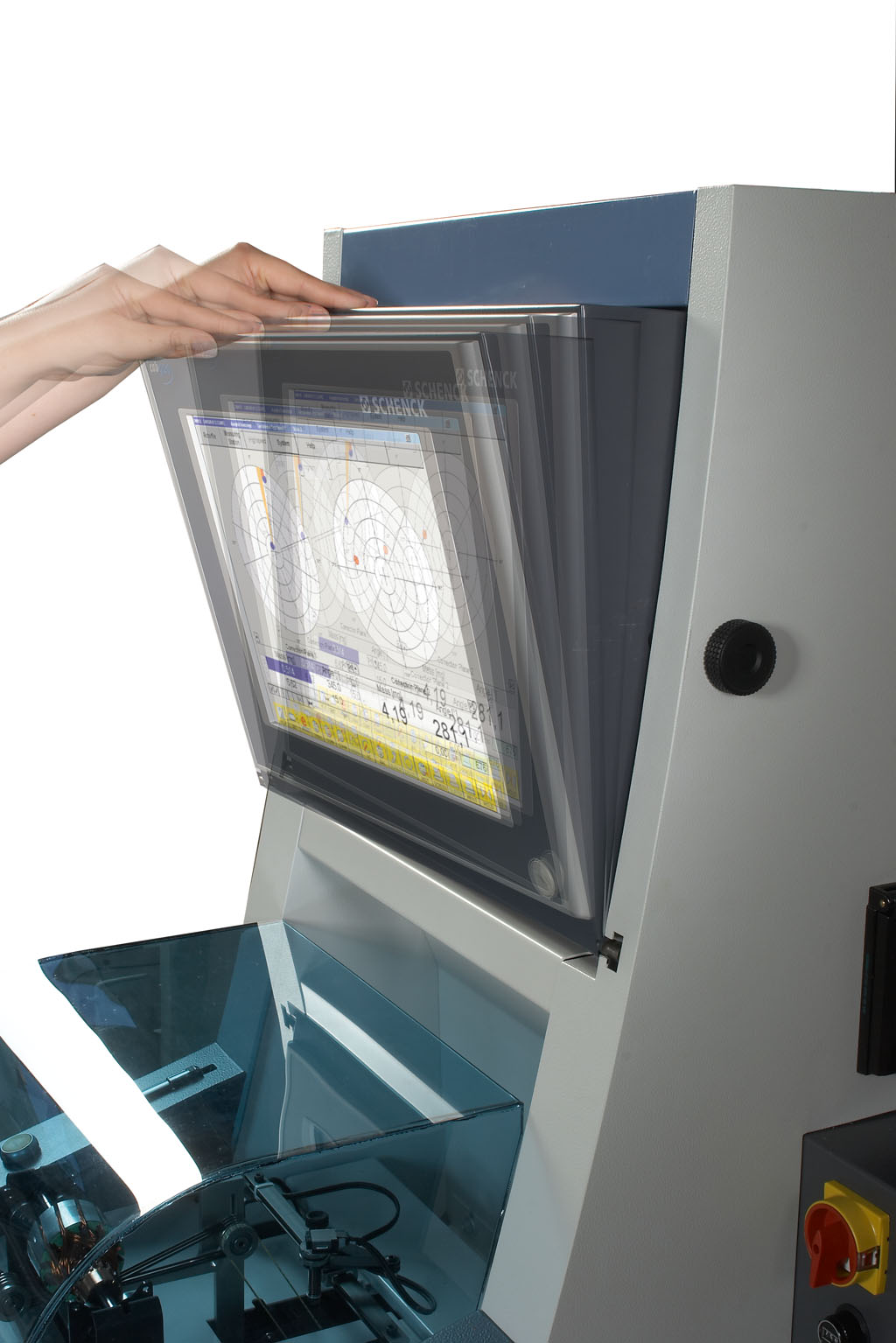

    CAB 920 con operación por pantalla táctil

Opciones
    Protección ISO 7475 Clase C (Protección contra objetos voladores)
    Rotor de prueba (60 g) con sus respectivas masas de referencia
    Interface externa para impresiora y red (CAB 920)
    Impresora de color para los reportes
    Escaneo graduado como referencia y ángulo de posición del sensor


2) Min. desbalance residual alcanzable por plano
