Pasio 15

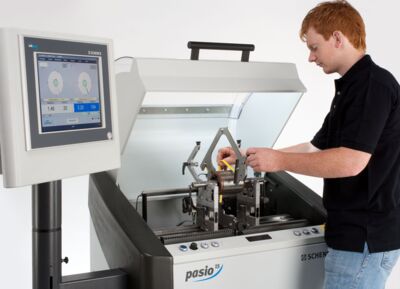

Máquina equilibradora universal para rotores de hasta 15 kg

  • Diseño compacto
  • Ocupa espacio mínimo
  • Arranque rápido y sin complicaciones
  • Instalación sin fundamento
  • Precisión de medición altísima
  • Concepto de manejo ergonómico
  • Cambio de pieza rápido
  • Funcionamiento también con rotores imantados

Características epeciales

  • Diseño que ocupa un espacio mínimo con estación e instrumento de medición integrados en una unidad
  • Fácil operación a través de calibración permanente - no requiere ciclos de calibración
  • Corrección posible en dos planos o de manera separada en desequilibrio estático - y de momento.
  • Los rotores pueden montarse en sus ejes originales, conjuntos completos pueden montarse en sus propias carcasas.
  • Ciclo de medición automático con posibilidad de ajsute sin escalones de tiempos de aceleración, medición y frenado.
Diseño

Rango de aplicación

La máquina equilibradora universal Pasio 15 is ideal para piezas pequeñas como rotores de motores eléctrico - también imantados -, ventiladores y agregados completos, tanto para produción en lotes, investigación o talleres de mantenimiento.

El cambio a un tipo de pieza nuevo se realiza en un tiempo mínimo.

La corrección del desequilibrio se realiza manuelmente añadiendo material directamente sobre la máquina ó quitando material en una máquina de mecanizado externa.

Diseño
  • Máquina equilibradora horizontal de apoyos "duros", con calibración permanente
  • Consiste principalmente en: mesa de máquina fabricada en hormigón mineral, con controles integrados, unidad de equilibrado con rodillos de soporte, accionamiento por correa, protección de seguridad e instrumento de medición.
  • Se puede instalar la máquina sin fundamiento y sin necesidad de anclar con pernos, simplemente colocarla en su lugar yu listo!
  • Unidad de medición CAB 820 con pantalla táctil de color.
  • Opcional: Unidad de medición CAB 920 - la solución más avanzada con respecto a manejo, versatilidad y precisión.
Datos técnicos
Data at a glance    Rollers

Rotor
Weight, max.  [kg]  15
Diameter, max.  [mm]  350
Journal distance, max  [mm]  600
Journal diameter  [mm]  6 - 30
Journal diameter optional  [mm]  30 - 70
Maschine
Width 1)  [mm]  1700
Depth 1)  [mm]  920
Height 1)  [mm]  1700
Total weight  [kg]  700
Power supply    230 V Wechselstrom, 50 Hz
Belt drive    Klappbügel-Bandantrieb
Drive power  [W]  200
Automatic angle indexing    enthalten
Min. achievable residual unbalance Umar 2)  [gmm/kg]  0,1
Max. sensitivity CAB 820 / 920  [gmm]  0.1
Protective enclosure    ISO 7475 Class C20 (protection against parts flying off)
2-colour painting     RAL 7035 (light grey), RAL 7024 (graphite grey)
Measuring devices
    CAB 820
    CAB 920 Smart Touch
Options
    Software options for CAB 820 and CAB 920
    Test rotor (1.6 kg) wtith test weights
    Color printer for report print-outs with accessories

2) Min. achievable residual unbalance per plane
