Equilibradoras para engranajes axiales con corrección del desequilibrio completamente automática Serie SBAL - _standard-co-es1 (CB)

  • Soportes de apoyo dinamométricos
  • Proceso de medición completamente automático
  • Corrección del desequilibrio completamente automática mediante taladrado en la brida del engranaje

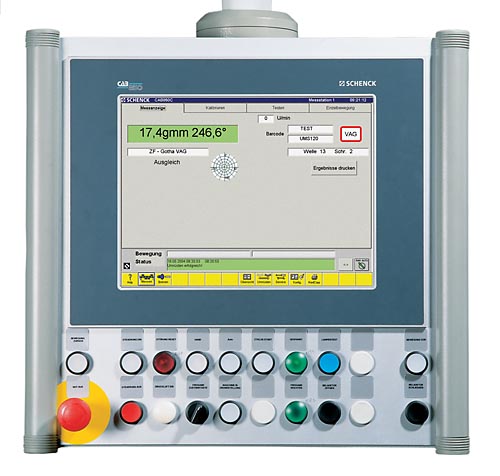

  • Dispositivo de medición CAB 850
  • Simulación de las condiciones de servicio mediante el llamado equilibrado dummy

Ámbito de aplicación

  • Medición y corrección del desequilibrio de engranajes de eje delantero y trasero
  • Aplicación de la máquina en la producción de engranajes axiales
  • Medición del desequilibrio a baja velocidad a aprox. 1.500 rpm
  • Corrección del desequilibrio mediante taladrado en la brida del accionamiento del engranaje (soldadura opcional)
Diseño

Diseño

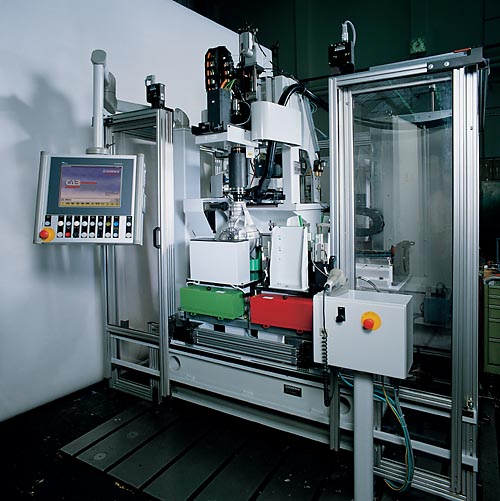

Diseño de máquina adaptado de forma óptima a la tarea. Disposición de los grupos constructivos de la máquina según un punto de vista ergonómico. Disponible como máquina de una o dos estaciones.

Bancada de máquina soldada de diseño especial. Soportes de apoyo dinamométricos con bastidores auxiliares de equilibrado, adaptados individualmente al engranaje correspondiente.

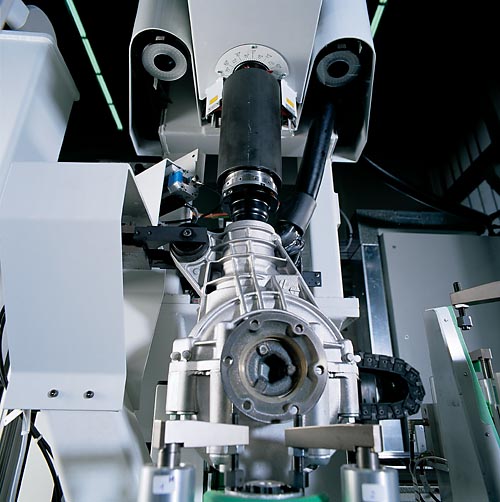

Los mecanismos de sujeción neumáticos del engranaje sujetan el engranaje durante el proceso de equilibrado.

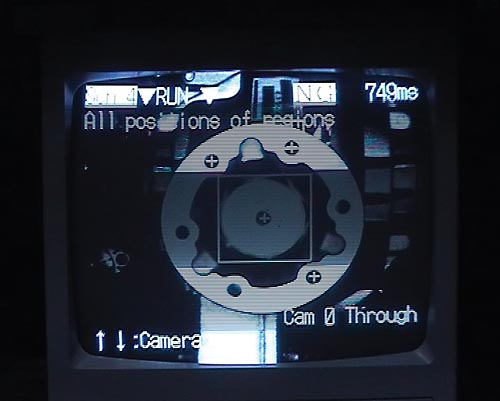

Unidad de engranaje automática con mecanizado activo y dispositivo de corrección automático. Transportador de virutas de alto rendimiento para la retirada de virutas de taladrado en la zona de trabajo de la máquina.
Datos técnicos
Sinopsis de datos técnicos    Serie SBAL
Dispositivo de medición    CAB 850
Secuencia de función    Semiautomático
Corrección de desequilibrio    Completamente automático en la unidad de taladrado
Máquina
Unidad de sujeción de energía    Automático, de acción neumática
Anchura A  [mm]  aprox. 3000
Profundidad B  [mm]  aprox. 4500
Velocidad del husillo  [min -1]  aprox. 1500
Capacidad de transporte de carga 1)  [kg]  50
Error en la medición 2)  [gmm]  aprox. 20
Tiempo de ciclo 3)  [s]  aprox. 45 - 90
Tasa de producción  [St./h]  aprox. 30 -40
Presión del aire  [bar]  min. 6,0
Consumo de energía  [kVA]  17

Puerta de seguridad horizontal    •
Dispositivo marcador    •

Máquina básica  Order No.  R1020100.01

1) Por estación de equilibrado
2) Según DIN 1319, 95% probabilidad, con rotor principal y sin error de re-sujeción
3) En función del desequilibrio inicial y el personal operario
