Básculas de peso de momentos para palas de motores a reacción Serie WM - _standard-co-es1 (CB)

  • Medición precisa del momento de palas de motores a reacción
  • Equilibrado sencillo de rotores alabeados
  • Forma constructiva de un eje para el paleaje estrecho y forma constructiva de dos ejes para el paleaje amplio
  • Software opcional para la optimización de la distribución del paleaje

Diseño

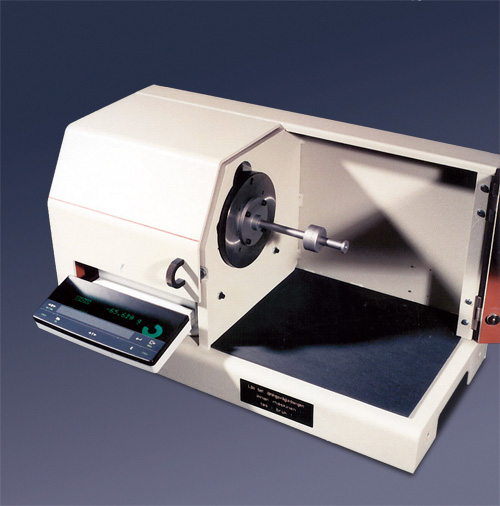

Báscula electrónica sobre una placa base con dispositivo de nivelación incorporado.

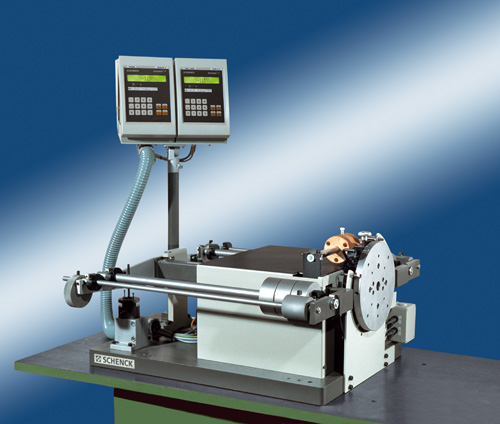

Brazos de báscula exentos de fricción montados sobre palas y amortiguación por aceite, sistema de medición con célula de báscula y dispositivo de medición con microprocesador (indicación digital), por lo que se consigue una elevada precisión y repetibilidad. Una brida de apoyo es ideal para el montaje de los adaptadores de la pala.

Diseño de uno o dos ejes en función del caso de aplicación y la forma de la pala.
Diseño

Ámbito de aplicación

Determinación del momento radial, axial y tangencial de palas de motores a reacción para la evaluación de su masa y de la posición del centro de gravedad.

Aplicación de las básculas en pruebas, en la inspección y en el control de producción.

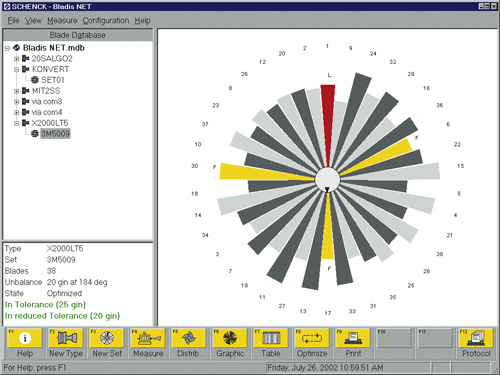

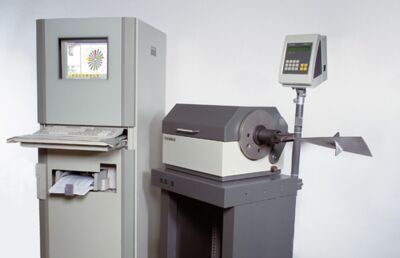

Con el uso del sistema opcional de distribución de palas BLADIS Net puede determinarse la posición exacta de la pala dentro del ensamblaje.
Datos técnicos
Sinopsis de datos técnicos    WM 02  WM 01  WM 00  WM 0  WM 1  WM 2  WM 0 BA  WM 1 BA  WM 2 BA
Dispositivo de medición    Digital  Digital  Digital  Digital  Digital  Digital  Digital  Digital  Digital
Medición de eje simple    •  •  •  •  •  •
Medición de eje triple              •  •  •
Paleta del motor de reacción
Peso  [kg]  0,1  0,3  1  3  10  30  3  10  20
Par radial  [kgm]  0,02  0,1  0,5  2  10  40  2  10  30
Par tangencial  [kgm]  -  -  -  -  -  -  0,25  1,25  2,5
Par axial  [kgm]  -  -  -  -  -  -  0,25  1,25  2,5
Radio base, mín. 1)  [mm]  30  30  80  80  125  275  100  165  200
Máquina
Anchura A 3)  [mm]  1000  1000  1200  1200  1500  2000  800  1500  1500
Profundidad B 3)  [mm]  800  800  1000  1000  1200  1500  800  1000  1000
Altura C 3)  [mm]  300  300  500  500  600  800  600  1000  1000
Radio de la brida 1)  (mm)  30  30  80  80  125  275  100  165  200
Sensibilidad  (gmm)  0,1  1  10  20  100  1000  20  100  500
Potencia requerida  [V]  230  230  230  230  230  230  230  230  230

Máquina básica  Nº pedido  R0710100.01  R0710200.01  R0710300.01  R0710400.01  R0710500.01  R0710600.01  R0710700.01  R0710800.01  R0710900.01
Opciones
BLADIS Net 2)  Nº pedido  R0710101.01  R0710101.01  R0710101.01  R0710101.01  R0710101.01  R0710101.01  -  -  -
BLADIS 3D 2)  Nº pedido  -  -  -  -  -  -  R0710201.01  R0710201.01  R0710201.01
Brida de giro  Nº pedido  -  -  -  -  -  -  -  R0710802.01  R0710902.01
Calibración principal  Nº pedido  R0710103.01  R0710203.01  R0710303.01  R0710403.01  R0710503.01  R0710603.01  R0710703.01  R0710803.01  R0710903.01

1) Distancia del eje de rotación a la base de la paleta
2) Sistema de distribución de paleta (software y hardware)
3) Datos no vinculantes, en función del equipo respectivo
